Draadloze drukbewaking bij opspanningen

28-07-2014


Draadloze drukbewaking bij opspanningen

ROEMHELD draadloze elektronische druksensoren met radiofrequentie.

Ontvangeenheid met analoge en digitale aansluiting
Meetbereik: 0 – 16 bar / 0 – 250 bar / 0 – 600 bar



De oplossing voor drukbewaking op pallets met hydraulische spancomponenten.

De elektronische druksensoren zijn in te zetten wanneer:

 • een kabelverlenging niet mogelijk is of lastig aan te leggen is.
 • de druk op moeilijk toegankelijke plaatsen gemeten of ingesteld moet worden.
 • de druk op meer plaatsen tegelijk gemeten moet worden.
 • de druk bij inbedrijfstelling of onderhoud eenvoudig getest kan worden.

Daarnaast gaat het vaak om bewegende of draaiende systemen. Voorbeelden:

 • Geautomatiseerde bewakingssystemen
 • Transferstraten
 • Montagelijnen

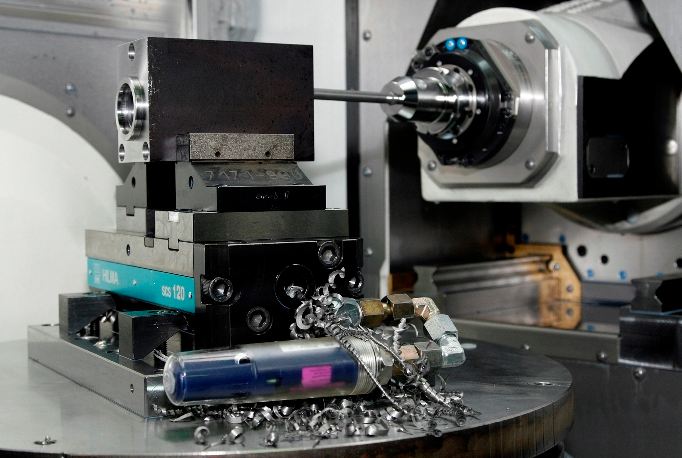

 • Opspanningen op draaipallets
 • Rotatie tafels

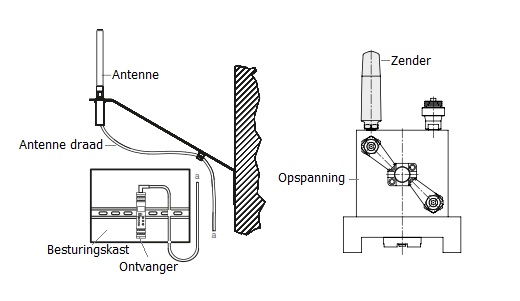

Aan een stationaire ontvangsteenheid met antenne kunnen tot 16 druksensoren individueel geconfigureerd en gecontroleerd worden.

Tussen twee zenders moet de minimale afstand van 200 mm bedragen.
Bij installatie en bediening van de elektronische druksensoren mogen geen elektrostatische lading ontstaan.
Elektrische of magnetische velden, b.v. door transformatoren of luidsprekers moeten worden vermeden.

Voordelen:

 ● Controle van druk is draadloos
 ● Stationair en bewegend in te zetten
 ● Meting bij beweging of moeilijk bereikbare plaatsen
 ● Ongevoelig voor spanen
 ● Beschermingsklasse IP 67
 ● Testmetingen mogelijk bij inbedrijfstellen of onderhoud
 ● Vereenvoudigen vaan aanleg van installaties
 ● Tot 16 druksensoren per ontvanger
 ● Tot 300 m ontvangstbereik
 ● Storingsvrije dataoverdracht
 ● Lithium batterijen met lange levensduur
 ● Batterij status-bewaking
 ● Ontvangeenheid met drukknoppen en LCD aflezing
 ● Setup-programma voor laptop of PC als toebehoren leverbaar

Beschrijving

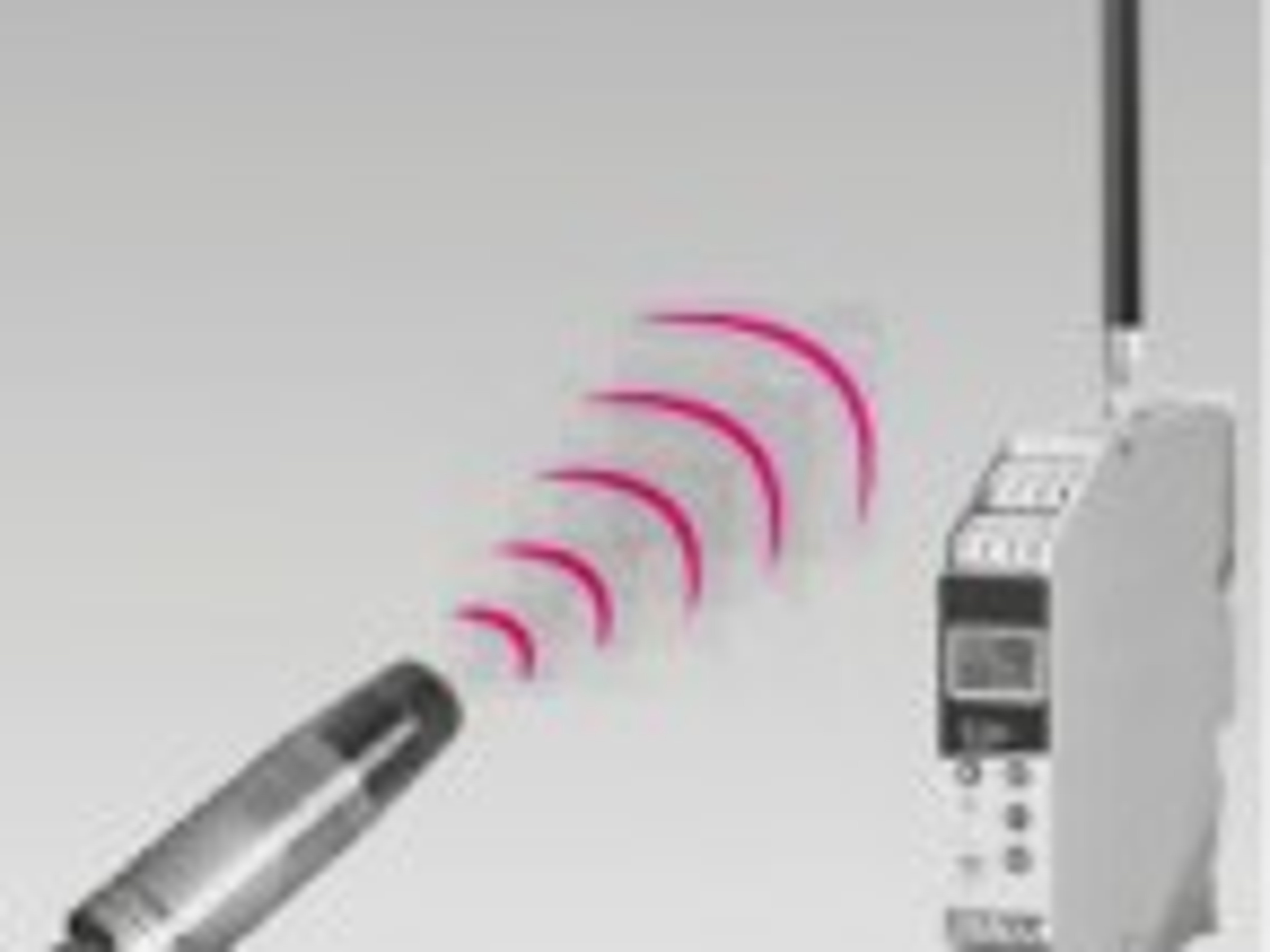

De elektronische druksensor meet de electrische weerstand via ingebouwde rekstookjes. De meetwaarden worden over IMS-Band (868,4 MHZ) naar de stationaire ontvangsteenheid gezonden. Het bereik (in vrij veld) is max. 300 m. De verwisselbare lithium-batterij heeft een levensduur tot een jaar. De batterij status wordt constant gecheckt.
De ontvangeenheid kan met de bedieningsknoppen en met behulp van de tweedelige LCD-weergave geconfigureerd worden. Nog comfortabeler gaat dit met het optionele Setup-programma op een PC of laptop, die met een USB-Kabel aangesloten kan worden.



Een laptop met het geïnstalleerde Setup-programma kan met een Mini-USB-kabel direct aan den druksensor aangesloten worden.


Daarmee is een tussentijdse drukmeting, ook zonder ontvangeenheid mogelijk, bijvoorbeeld bij inbedrijfstellen of onderhoud.
De ontvangeenheid heeft vier vrij te configureren analoge uitgangen (optioneel twee relais uitgangen) en een RS485-koppelingf met Modbus-protocol.
Als toebehoren is een Profibus-Gateway leverbaar, dat het Modbus-protocol in een Profibus-protocol met GSD vertaalt.

Belangrijk:
De elektronische druksensor is voor industrieel gebruik bedoeld, maar niet voor specifieke veiligheids kritische toepassingen.
Metalen voorwerpen in de buurt van de zender of betonafscheidingen/wanden verminderen het totaalbereik.
