Boren in stalen balken met MAPAL QTD-Steel-Pyramid

03-06-2021

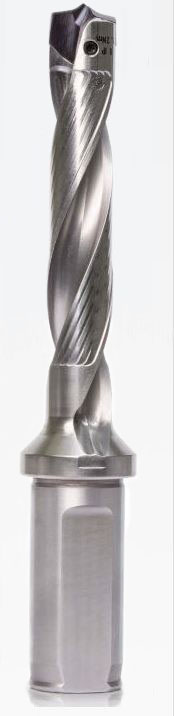

De QTD-Steel-Pyramid wisselplaatboor met piramidepunt van Mapal is het ideale gereedschap voor het probleemloos en betrouwbaar bewerken van boutgaten in stalen constructiebalken en profielen.



Stalen balken economisch en probleemloos bewerken

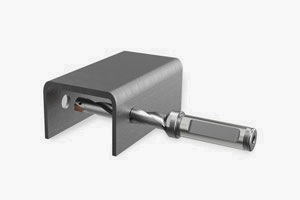

Mapal biedt de oplossing voor het probleemloos en nauwkeurig bewerken van stalen liggers met de QTD Steel Pyramid wisselplaatboor.
Voor de fabrikanten van stalen liggers ligt naast procesbetrouwbaarheid en kosteneffectiviteit de focus op de kwaliteit van de gaten. Stalen balken en profielen worden in bouwconstructies veel toegepast. Afmetingen en grootte van gaten zijn nauwkeurig gedefinieerd. Met de QTD-Steel-Pyramid wisselplaatboor met piramidepunt biedt Mapal een optimale oplossing.

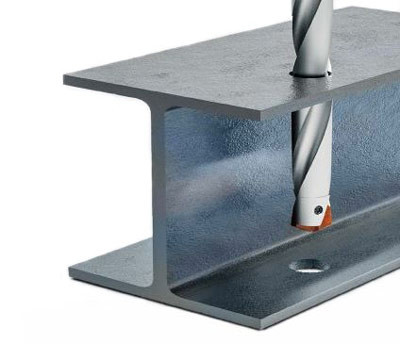

Boutgaten voor stalen liggers
Stalen balken zijn een schoolvoorbeeld van succesvolle recycling. Ze worden voornamelijk vervaardigd uit metaalschroot en worden gebruikt bij de bouw van hallen, bruggen, woningen, in de mijnbouw, in de transport- en logistieke sector en in de machine- en voertuigbouw.
Maatvoering en doorsnede-eigenschappen van stalen baken en profielen zijn altijd nauwkeurig gedefinieerd. Dit geldt ook voor de positie en maatvoering van de boutgaten.
Over het algemeen zijn de bewerkingsomstandigheden meestal onstabiel, fluctueert de materiaaldikte en varieert ook de materiaalspecificatie.

Praktijkvoorbeeld
In een specifiek geval bij een fabrikant in Australië was men niet tevreden over de prestaties van de gereedschappen die men gebruikten. De standtijd van de boren was onvoorspelbaar en men had last van spanen die tussen de boor en het materiaal kwamen. Vaak moesten de boren na 150 gaten worden vervangen.
De klant heeft zich bij Mapal gemeld en heeft de QTD-STEEL-PYRAMID boor met wisselplaten ingezet. Deze boor is speciaal ontwikkeld om te boren in stalen constructiebalken en profielen.

Resultaat
- Materiaal: S355 (St 52)
- Gebruik van minimaal smering
- Boordiameter D=18,0 mm 5 x D

- Snijsnelheid: 63 m/min
- Toerental: 1.115 min-1
- Voeding: 0,3 mm
- Standtijd: 2000 gaten

De resultaten waren verbluffend: deze boor verhoogde de standtijd naar 2000 gaten per boor.

Eigenschappen van de QTD-STEEL-PYRAMID boor:
- Inzet bij labiele omstandigheden
- Stabiel spannen met Torx Plus
- Universele gebruik - staal en gietijzer
- Innovatieve boorpunt
- Zelfcentrerende functie
- Cilindrische stalen opnameschacht, gehard
- Beste prestatie met Mapal gereedschaphouders

Voordelen:

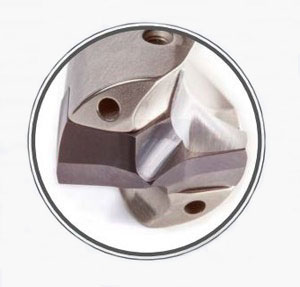

- Verbeterde pyramide punt voor de best mogelijke zelfcentrering
- Hoge standtijd door taai substraat en robuste geometrie
- Gunstig breken van spanen
- Uitstekende afvoer van spanen
- Vlakke boorpunt (160gr) voor minder bramen bij uitkomen
- Eenvoudige handling
- Kosten besparend door HM gecoate wisselplaten
