Ergonomische montage oplossingen van Roemheld

13-10-2021

Het modulaire systeem Roemheld  'Modulog' omvat een compleet programma componenten voor het samenstellen van montage-werkplekken.
Bij het samenbouwen van producten is het vaak lastig om een goede werkhouding te hebben. Vaak moet gebukt, gedraaid en gereikt worden.

Door het plaatsen van het product op verstelbare hefzuilen kan de positie van het product op de juiste hoogte worden gebracht. Ook kan het product worden gedraaid of gekanteld.
Zo verloopt het monteren prettiger en gezonder voor de werknemer en bovendien wordt de job sneller uitgevoerd.

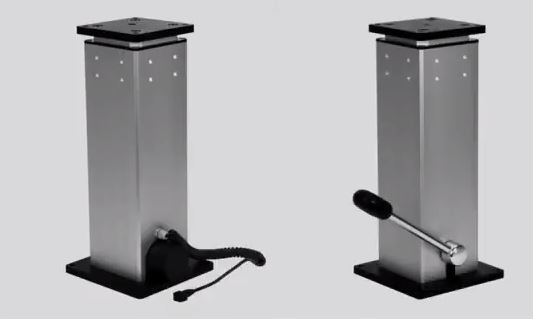

Hefzuilen

Bij de inrichting van een werkplek voor montagewerkzaamheden is vaak veel winst te behalen door de toepassing van eenvoudige ergonomische oplossingen.

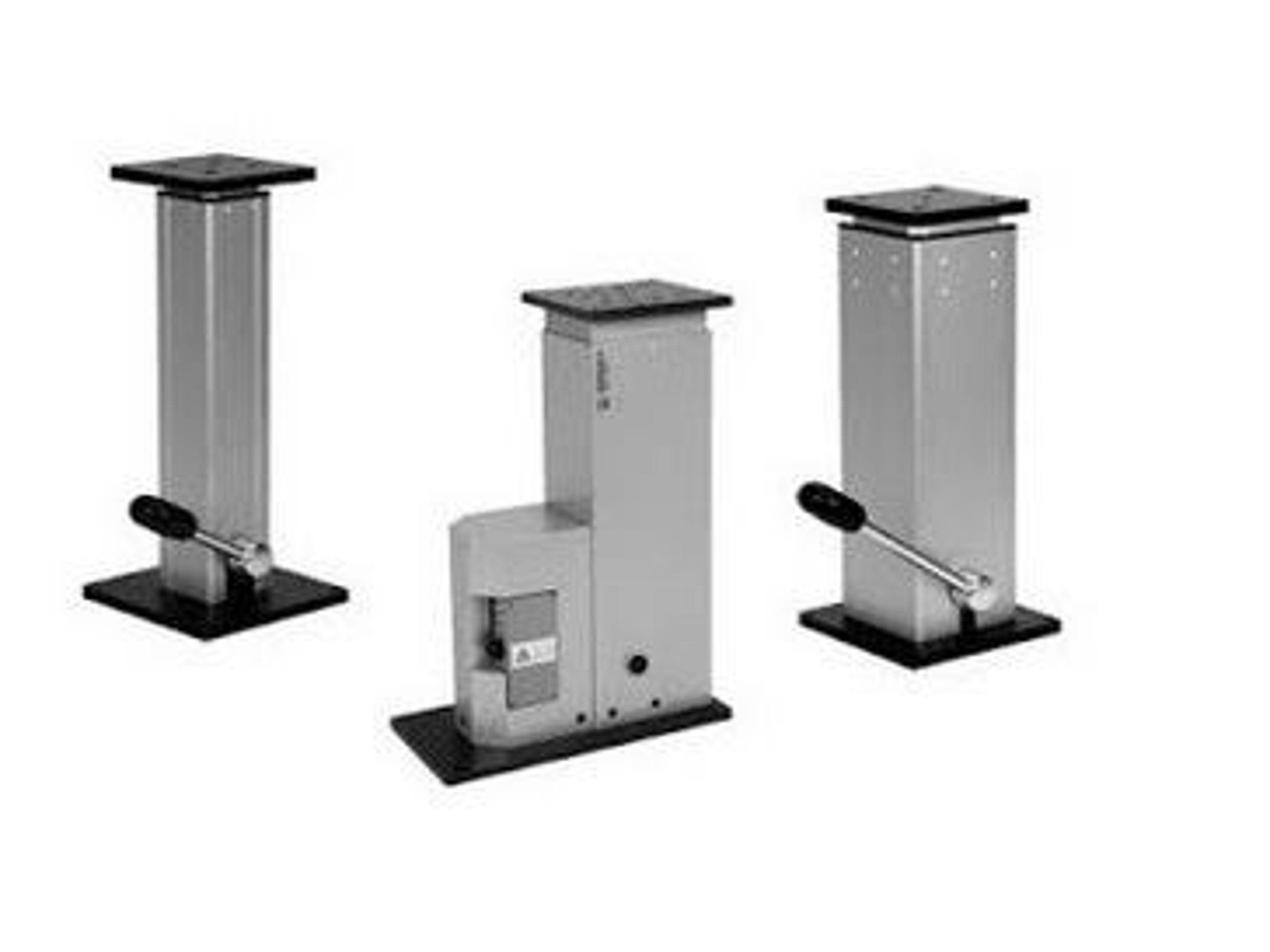

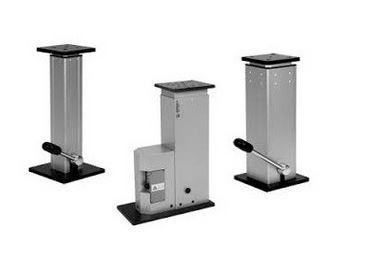

Met de hydraulisch-mechanische of elektrisch bedienbare hefzuilen kunnen producten waar (montage) werkzaamheden aan moeten gebeuren op de ideale werkhoogte gezet worden.
Het draaggewicht van de hefzuilen varieert van 100 kg tot 600 kg en de hoogteverplaatsingen varieert van 200 mm tot 1000 mm.
Indien gewenst zijn de elektrisch bediende hefzuilen leverbaar met drie hoogte-geheugenfuncties. De elektrisch bedienbare hefzuilen kunnen ook geleverd worden in de z.g. gelijkloop uitvoering. Hierbij kunnen 2, 3 of 4 stuks zuilen exact tegelijk bediend worden.

Draaimodulen zijn verkrijgbaar in de uitvoeringen horizontaal, verticaal, handbediend of met indexering, met voetpedaal of elektrisch bediend.
Kiepmodulen kunnen met handmatig of elektrisch bediend worden.
Met deze componenten kunnen complete werkplekken worden samengesteld, zoals in hoogte verstelbare werktafels of montage plekken, bijvoorbeeld voor het assembleren van delen van motoren.
In de praktijk zijn op basis van het Modulog programma al vele montage-oplossingen ontworpen, voor zowel zeer eenvoudige assemblagewerkzaamheden als voor zeer complexe werkzaamheden.



Voorbeelden:

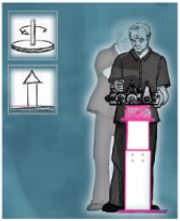

Hefmodule, bediend met voetpedaal met draaimodule verticaal.
In deze toepassing moet aan vijf zijden van het product gemonteerd worden.De werknemer kan het product 360 graden draaien, in twee richtingen over de verticale as van de draaimodule.
Nu kan de werknemer de meest ideale positie instellen, met de hand, of elektrisch. Standaard draaiposities zijn: 45 gr, 60 gr, 90 gr. en 120 gr.
De juiste hoogte kan worden ingesteld met het voetpedaal.



Hefmodule, handbediend, geplaatst op een verrijdbaar onderstel.
Voor het samenbouwen en verplaatsen van zware werkstukken.Door het gemonteerde tafelblad kunnen de werkstukken op een gemakkelijke en veilige manier geplaatst worden.
Door de wiel-blokkerings functie kan de hefmodule gemakkelijk met een voetpedaal bediend worden.



Hefmodule, bediend met voetpedaal met draaimodule horizontaal.
Bij het werk in ploegen zijn het steeds verschillende mensen die apparaten bedienen.
Met een elektrisch bediende hefzuil kan de positie gemakkelijk per werknemer worden aangepast.
De horizontale draaimodule kan het werkstuk 360 gr laten draaien, voor een optimale positie voor montage of bewerking.



Hefmodule met voetpedaal en kiep-module met draaiende verticale as.
In dit geval worden autozittingen gemonteerd. Hierbij moet de stoel in veel posities worden gebracht, om ergonomisch te kunnen werken.
De combinatie heffen, draaien en kiepen zorgt hiervoor.
Met weinig energie kan de werknemer de stoel in alle posities brengen.

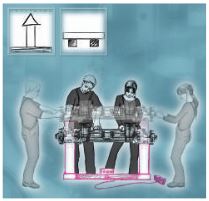

Electrisch bediende hefzuilen, in gelijkloop uitvoering.
Voor het assembleren van bijvoorbeeld assen voor vrachtwagens, waar twee monteurs tegelijk aan werken.
Zowel bovenop als aan de zijkant moeten delen worden gemonteerd. Bij het heffen of dalen worden de twee zuilen synchroon elektrisch bediend met één voetpedaal.
De hefmodules zijn aan de vloer bevestigd voor een betere stabiliteit.



Hefmodule met voetpedaal en kiep-module.
In dit voorbeeld worden de laatste delen van een elektromotor gemonteerd, gevolgd door een serie testen.
De werkhoogte wordt bepaald door het heffen of dalen van de zuil en het werkstuk kan worden gekanteld tot 90 gr.
Door een geintegreerde pneumatische contra balans is het werkstuk nagenoeg gewichtsloos qua handling.
