Mapal buitenruimen in plaats van slijpen

20-04-2020

Buitenruimen in plaats van slijpen, net zo nauwkeurig en veel sneller
Het nabewerken van kleine buitendiameters wordt vaak met een slijpbewerking gedaan.
Waarom nog kleine diameters naslijpen als de draaibewerking te onnauwkeurig is?

Met de Mapal buitenruimers bieden wij een interessant en kostenbesparend alternatief. Alle bewerkingen op één machine, buitenruimen met hoge snelheden, de ingestelde maat is altijd de eindmaat.

Voorbeeld:
Asje ø12,10 mm klasse IT6, Ra <0,8, materiaal automatenstaal:
Met buitenruimen Vc=120 m/min / f=0,2 mm/omw

Eenvoudig instellen met Mapal Easy Adjust

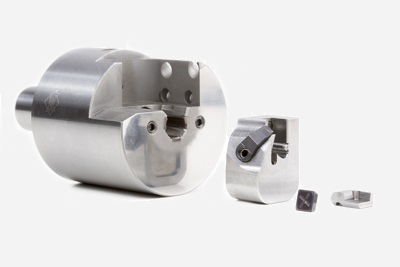

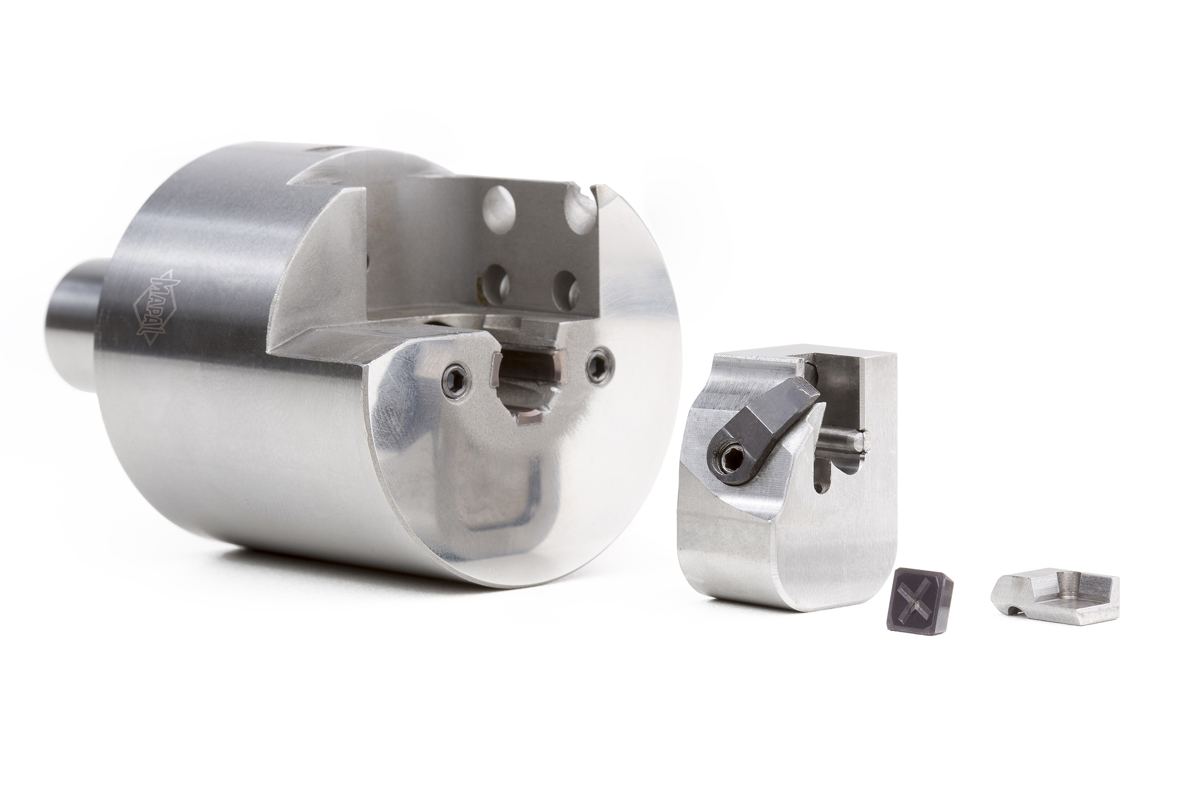

Bij het EA-System is de verjonging van de snijplaat al geïntegreerd in de plaatcassette.
Het enige wat ingesteld moet worden is de overmaat van de plaat ten opzichte van de geleide lijst.
Deze instelling is eenvoudig en snel.

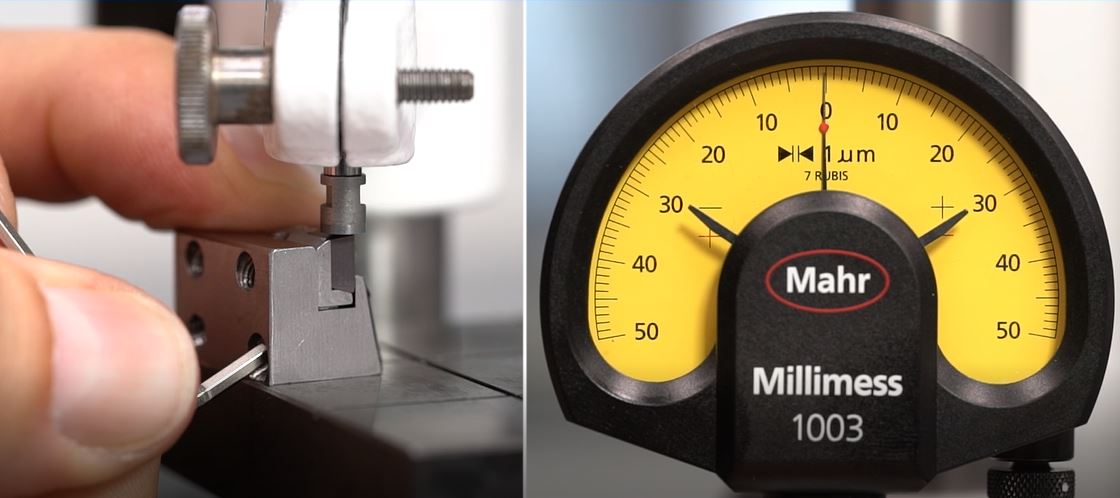

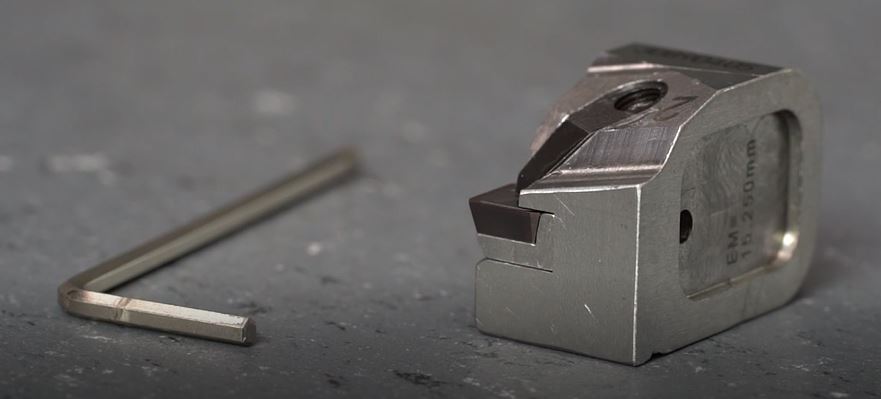

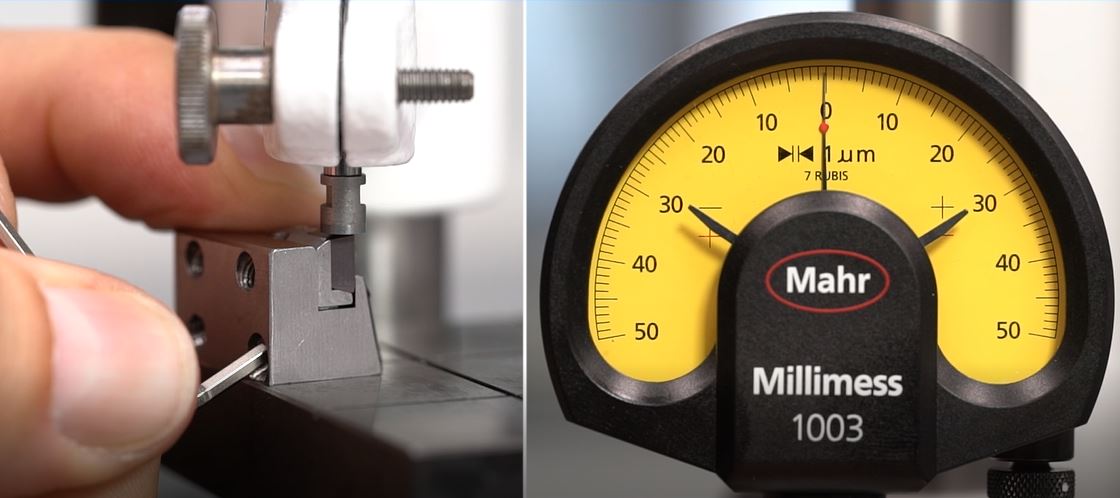

De cassette van het EA-Systems is een sub-cassette geïntegreerd waar de snijplaat in zit. Deze snijplaat eenvoudig op een meettafel met meetklok, of met een verende micrometer snel en gemakkelijk worden ingesteld met gebruik van een maat-kaliber.
Na het instellen wordt de cassette weer in het gereedschap teruggezet met een wisselnauwkeurigheid van 2-3 µm.
Dankzij deze wisselnauwkeurigheid en het opmerkelijk eenvoudig instellen van de snijplaat ontstaat proceszekerheid met een maatvoering binnen de vereiste maatpassing gewaarborgd.
Met het EA-system kunnen snijplaten met 4 of 6 snijkanten worden gebruikt.
