Nieuw - Roemheld centreer spanelementen

28-01-2015

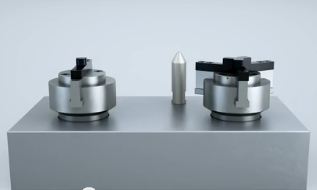

ROEMHELD Centreer-spanelementen

Plaatsbesparende inbouw in opspan mallen door compacte afmetingen.Optimaal geschikt voor 5 zijden bewerkingen door een hoge centreer-span repeteernauwkeurigheid.

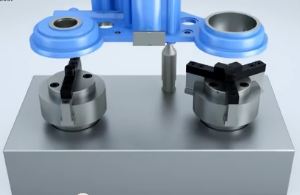

Door de grote spanbeweging en wisselbare bekken is een werkstuk-spanbereik mogelijk van 16 mm tot 108 mm. Geïntegreerde pneumatische schoonblaas inrichting voor betrouwbare en veilige procesvoortgang. De centreer-spanelementen functioneren in stationaire opspanmallen om werkstukken te centreren, positioneren en spannen.Werkstukken die gegoten of bewerkte boringen hebben, of uitsparingen hebben, kunnen met deze centreer-spanners vrij opgenomen worden en voor de bewerking gecentreerd of gepositioneerd worden. Door gebruik van 2- en 3 punts elementen kunnen werkstukken exact worden gespannen en blijven in de gewenste positie staan. De spanbekken worden onbewerkt geleverd en kunnen productspecifiek door u worden aangepast.

Spankracht: 5kN / 250 bar
Slag: 10 mm
Span repeteernauwkeurigheid: 0,02 mm (absoluut)
Max druk: 250 bar

Voordelen:

* Optimaal geschikt voor 5-zijden bewerking
* Hoge span-repeteernauwkeurigheid
* Pneumatische schoonblaas inrichting
* Groot spanbereik door aanpassen van standaard bekken
* Grote slag van de bekken (2 x 10 mm)
* Twee verschillende centreerfuncties:
- Rond centreering
- Langs centreering
* Elementen kunnen direct als werkstuk oplegvlak worden gebruikt
(max. werkstukgewicht 100 Kg)
