Roemheld boring-spanners

17-12-2014

Een ruimtebesparende oplossing om werkstukken hydraulisch te spannen.

De boring-spanners zijn in te zetten bij producten waarbij in het aanlegvlak gladde boringen zijn in diameters van 7,8 tot 17,7 mm.

De benodigde spankracht wordt in de boringen van het product bereikt door de speciale profilering van de geharde spanbus. Het profiel zet zich vast in de boringswand.

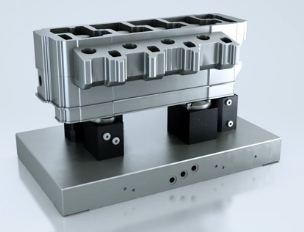

Geharde materialen kunnen hiermee niet gespannen worden. Het werkstuk wordt direct op de boring-spanner geplaatst waardoor bij het spannen nauwelijks vervorming plaatsvindt.
Omdat er maar via 1 vlak gespannen wordt, zijn alle andere zijden vrij en kan het product 5-zijdig bewerkt worden.
De bewerkingskrachten zijn uiteraard beperkt, vooral de zijdelingse krachten.De boring-spanner kan geen zijdelingse krachten opnemen. Dit is op te vangen door het gebruik van aanslagen, positionering elementen en steuning elementen.

Voordelen:

    - Axiaal spannen in eenvoudige boringen maakt 5-zijdig bewerken mogelijk en een optimale werkstuk toegankelijkheid
    - Werkstuk wordt na de bekrachtiging mechanisch vastgehouden. Hiermee wordt de machine veiligheid groter.
    - Pneumatische oplegcontrole bij inzet van automatiseringstoepassingen
