Roemheld hydraulische- en electrische persen

24-09-2015

Professionele persen van Roemheld voor werkplaats- en montageomgevingen.

Het Roemheld programma van persapparaten is een bouwkasten-systeem dat bestaat uit op elkaar afgestemde componenten welke afhankelijk van de toepassing gecombineerd kunnen worden.
De persen zijn met hydraulische en elektrische aandrijving leverbaar.



Toepassingen:
De persen van Roemheld worden gebruikt in werkplaatsen en productieomgevingen. Veel voorkomende werkzaamheden zijn onder andere: montage, demontage, inpersen, verbinden, samenvoegen en stuiken.

Uitvoeringen:
• Perskracht tot 100 kN
• Verticale slag tot 400 mm
• C-beugel en portaal constructie
• Diverse aansturing varianten

Persen met hydraulische cilinders:
Maximale perskrachten: 40, 63 en 100 kN
Verplaatsingen: 100, 200, 300 en 400 mm
Aanbevolen minimale perskracht: ca. 10 kN

Persen met elektro cilinders:
Maximale perskrachten: 7 und 25 kN,
Verplaatsingen: 100, 200, 300 en 400 mm

Het programma kan worden uitgebreid met werkstuk aanvoersystemen en ondersteunen daarmee de ergonomie en de productie efficiëntie.
Het zwaartepunt van de toepassingen ligt bij producten tot een gewicht van ca. 50 kg en een afmeting van ca. 30x30 cm.

Voordelen:
• Eenvoudige aanpassing van diverse functies of componenten
• Kostenverlaging door standaardisatie
• Geen ingewikkelde configuraties
• Korte levertijden
• Verkoop van losse componenten mogelijk

Kwaliteit:
Kwaliteit betekent vervormarme presframes, onderdelen met lange levensduur, solide techniek, op elkaar afgestemde componenten en gemakkelijke koppelingen.
Dit resulteert in minder fouten, proceszekerheid, permanente beschikbaarheid, flexibiliteit en productiviteit.

Ergonomie:
Ergonomie betekent gemakkelijke handling van de producten, goede toegankelijkheid, gemakkelijke bediening, overzichtelijke componenten en eenvoudige gereedschapwisseling.
Dit resulteert in gemotiveerde werknemers, die minder snel moe zijn en zo een hogere werkkwaliteit bereiken.

Gereedschap opnamen en persgereedschap:
Voor de bevestiging en het uitrichten van werkstukkenopnamen en persgereedschappen hebben de grondplaten en drukstukken steeds de zelfde snelkoppeling.
Voor veel werkstukken is een exacte positionering  vereist. Het Roemheld werkstuk-aanvoer systeem hebben flexibele aanslagen en zijn optioneel instelbaar.
Om een zo goed mogelijke aanpassing van de pers voor het gewenste werkstuk te realiseren, kan Roemheld al in de ontwikkelingsfase uw partner zijn.

Flexibel en om te bouwen:
Eenvoudige persbewerkingen zoals stuiken, drukken en verbinden van bijvoorbeeld lagers kunnen al met de eenvoudigste persen uitgevoerd worden. Deze persen staan veel in reparatiewerkplaatsen.
Voor grotere reproducerende productie toepassingen met kleine en middelgrote series worden de hydraulisch- en elektrische apparaten ingezet met besturingsvariant 1.
Besturingsvariant 2 biedt in vergelijking met variant 1 extra mogelijkheden voor het vastleggen van gegevens, zoals bij grotere series in de automobielindustrie een vereiste is.
Door het bouwkastensysteem zijn de besturingsvarianten voor alle apparaten verkrijgbaar. Bestaande apparaten kunnen eenvoudig met een andere besturing worden uitgerust.
Klik op de afbeelding voor een vergroting.

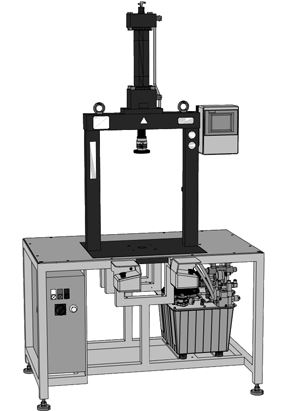

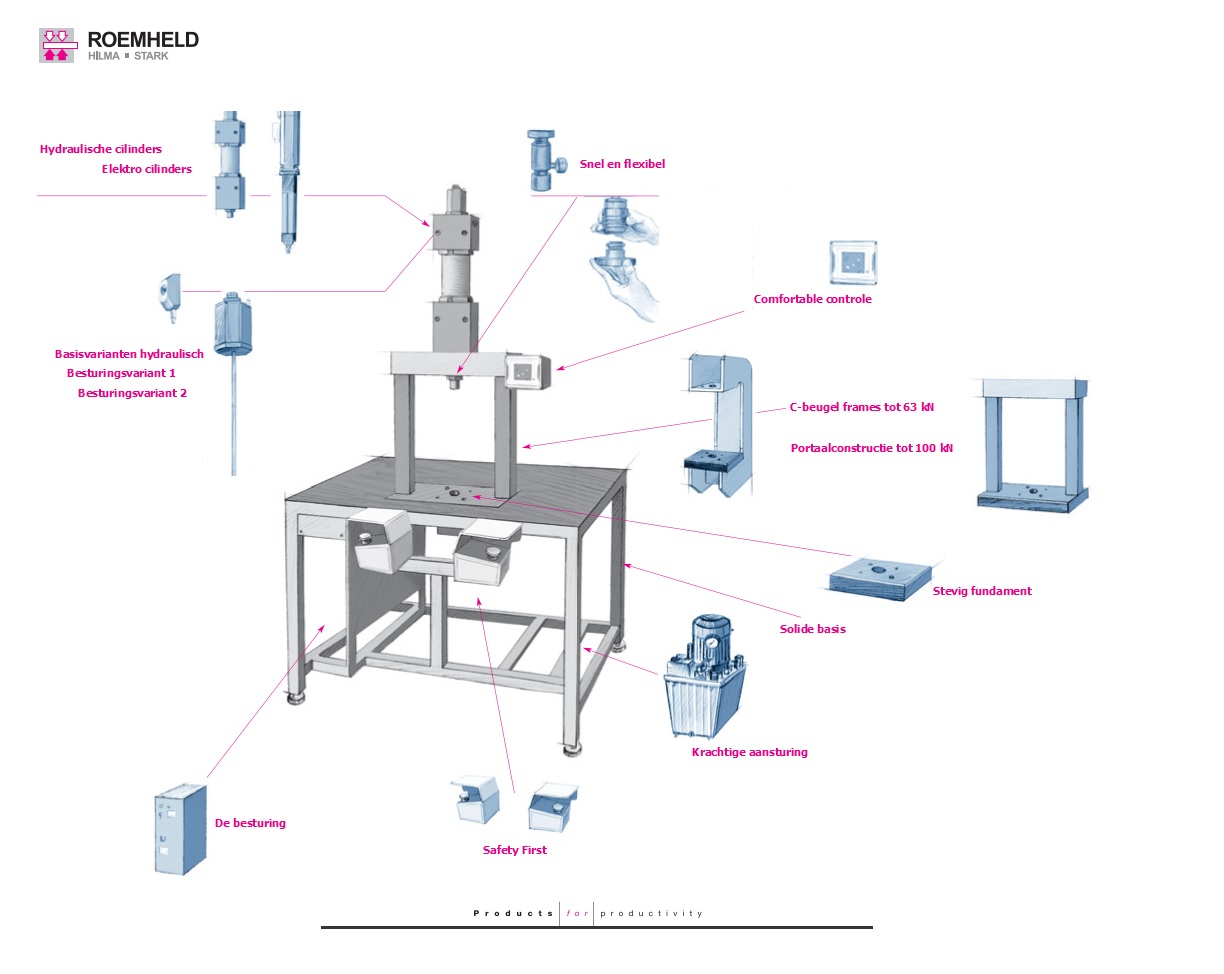

Varianten:
Basisvarianten hydraulisch: (Datablad P 1.202)
De perskracht kan door instelbare druk gereguleerd worden. Na een korte houd-tijd schakelt de besturing automatisch naar teruggang.

Besturingsvariant 1:
Effectiviteit en veiligheid door eilgang en kruipgang.
Per ingave is instelbaar hoever van het werkstuk in kruipgang omgeschakeld wordt en op welke positie de teruggang plaats vindt.
Op deze manier ontstaat geen onnodige lange verplaatsing en wordt geen productietijd verspild.
Ook zijn de maximale perskrachten te begrenzen en de houd-tijd en teruggang instelbaar.
Snelheden:
• IJlgang: ca. 100 mm/s
• Perssnelheid in kruipgang: ca. 20 mm/s

Besturingsvariant 2:
Comfort, veiligheid en kwaliteit door kracht- en verplaatsing controle.
Bij deze variant is de kracht- en verplaatsingscontrole een optie op variant 1.
De in de cilinder geïntegreerde verplaatsing censor maakt het mogelijk om op 0,1 mm nauwkeurig op positie te persen.
Kracht-verplaatsing-curven kunnen voor gedefinieerd worden, waardoor het samenvoeg proces bewaakt wordt.
Afwijkingen kunnen worden bijgehouden en fouten kunnen worden geregistreerd en gequoteerd.
Zo kan een rapport over de kwaliteit gegenereerd worden.
De krachtmeting is direct aan de cilinder, zodat foutmeting door dwarskrachten en wrijving vermeden worden.
De sensor zit niet in de buurt van de werkruimte, waardoor beschadigingen nagenoeg uitgesloten zijn.

De besturing:
Alle besturingen zijn programmeerbaar.
Door de scheiding van de basismodule en de bewakingsmodule is er grote flexibiliteit in ombouwen en uitbreiden van de persapparaten mogelijk is.
Alle besturingsvarianten bieden de mogelijkheid voor communicatie via profibus, profinet, usb en ethernet.

Snel en flexibel:
Gereedschap-snelwissel inrichtingen met drukstuk zijn leverbaar in vaste of pendel uitvoering.
Beide Varianten hebben een gelijke lengte zodat bij het wisselen de parameters gelijk kunnen blijven.
Het drukstuk heeft 4 boringen met M6 draad in een steek van 84 mm.
Voor het centreren is er een boring Ø 20 mm met passing H7.

Comfortable controle:
Via het Touch-panel (variant 1) en het controle-Touch-panel (variant 2) kunnen de parameters eenvoudig worden ingegeven.
In de uitgebreide versie is een foutanalyse mogelijk en een controle op het procesverloop.

Twee typen:
Portaalconstructie tot 100 kN:
Hoge stijfheid en vervormings arm.
Basishoogtes:(Grondplaat - drukstuk): 200 tot 600 mm in 50 mm-stappen
Ruimte voor werkstuk: 350, 460 of 540 mm

C-beugel frames tot 63 kN:
gemakkelijke toegankelijkheid van werkstukken
Basishoogte (Grondplaat - drukstuk): 300, 460 of 680 mm
Diepte (vrije ruimte werkstuk): 220 of 330 mm

Stevig fundament:
De grondplaat beschikt over een centreerboring Ø 50 mm met passing H7,
Twee uitricht boringen Ø 18 mm met passing H7/6 mm diep en 4 bevestigingsboringen met M10 draad en boorbeeld 140 x 140 mm

Solide basis:
Werktafel voor zekere en toegankelijke montage van alle componenten.
Door het integreren van de grondplaat in de werktafel wordt de werkstuk handling aanzienlijk verbeterd.
De tafelhoogte van 900 mm maakt het mogelijk dat ook langere medewerkers ergonomisch kunnen werken.
De afmetingen zijn gebaseerd op bestande werkbank systemen.
Materiaal van de tafelplaat: roestvaste staalsoort (alternatieven zijn mogelijk)
Afmetingen: 1200 mm breed x 800 mm diep x 900 mm hoog

Krachtige aansturing:
Het hydraulisch aggregaat stuurt de perscilinder aan en stuurt via de ventielen het persproces aan.
Met een bedrijfsdruk tot 250 bar word de vereiste perskracht opgewekt.
Als alternatief word de perskracht door een elektrocilinder tot stand gebracht en over een frequentieregelaar aangestuurd worden.

Safety First:
De gedeelde 2-hand-bediening voldoet aan de actuele eisen van arbeidsveiligheid en biedt maximale flexibiliteit. Tevens heeft de pers een meldpaneel met controlelampjes welke aangeven in welke bedrijfstoestand het apparaat zich bevind en uiteraard is er een nood-uit drukschakelaar.
