Index-Traub TNL20 lang-, kortdraaiautomaat met automatische parthandling

14-05-2018

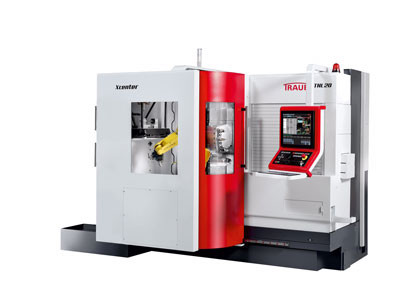

Traub TNL20 lang-, kortdraaiautomaat met volledig geïntegreerde en automatische parthandling!
In 2017 lanceerde Index-Traub de nieuwe TNL20 lang-kortdraaiautomaat. Deze machine is leverbaar met de intelligente automatisering Traub iXcenter, voor een volledige producthandling.

De sterke punten van deze machine zijn:

-   Simultaan bewerken met 2, 3 of 4 gereedschappen
-   Grote gereedschap voorraad voor een snelle omsteltijd van de machine
-   Eenvoudige ombouw van kort- naar langdraaien en visa versa
-   Korte gereedschapwisseltijden door CNC gestuurde assen in de gereedschaprevolvers en het frontapparaat
-   Ruime en proceszekere werkruimte

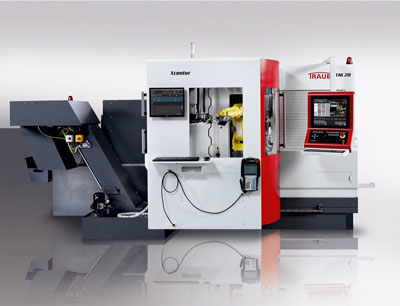

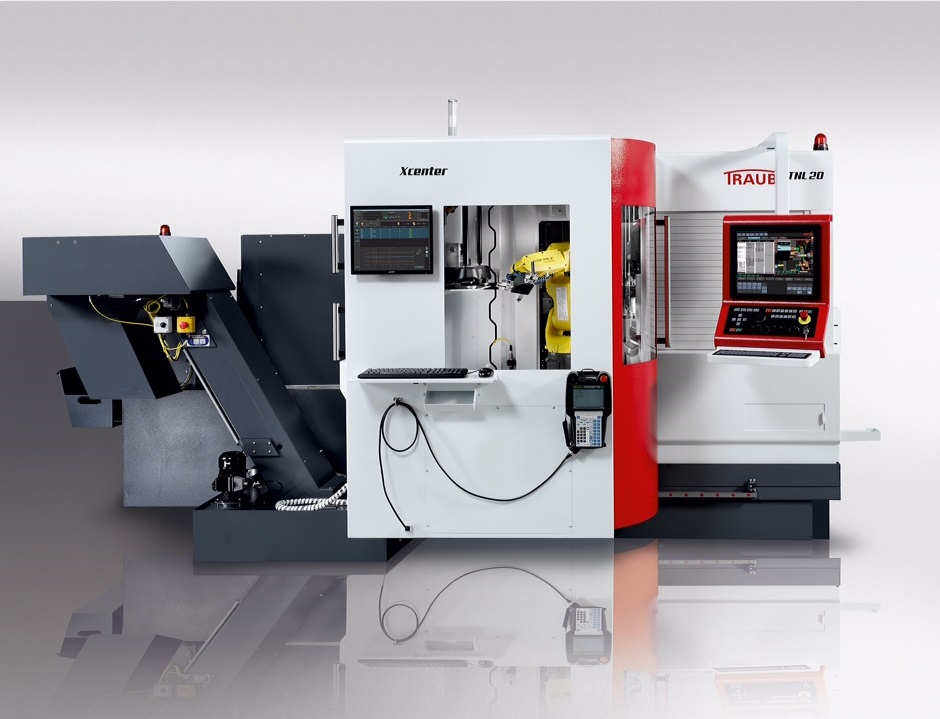

-   Intelligente automatisering door de volledig geïntegreerde Robot cel iXcenter

Intelligente Automatisering met Traub iXcenter:
De Traub Robotcel iXcenter zorgt voor een volledig geautomatiseerde parthandling met als optie een meetunit om de werkstukken in proces te meten en waar nodig de machine te corrigeren.

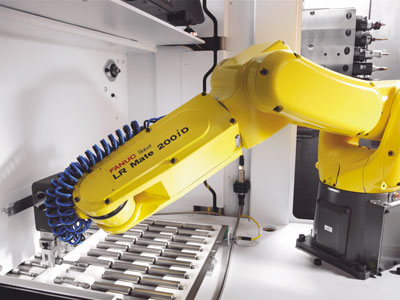

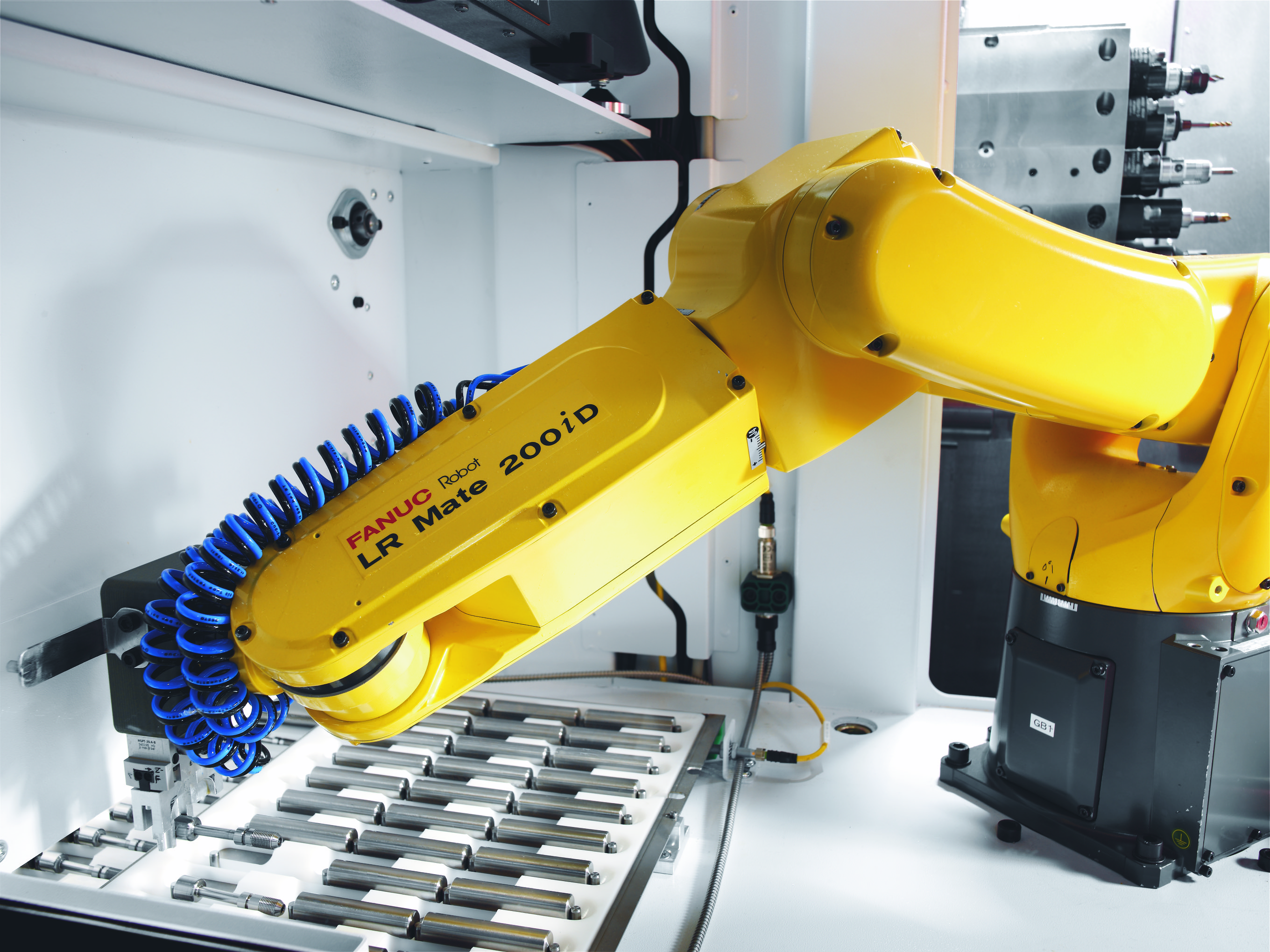

De ergonomisch in de langdraaiautomaat geïntegreerde iXcenter kan gedurende de ombouw van de machine eenvoudig opzij geschoven worden. Op deze manier is er een volledig open werkruimte toegankelijk. Tijdens de productie wordt de robotcel met de machineruimte gefixeerd. De toegang van de robot in de werkruimte gebeurt via een schuifdeur die zich automatisch opent/sluit achter de robot. De 6-assige robot is met een geïntegreerde grijper sturing voor een draaglast van 6kg uitgerust.

De kenmerken en voordelen van de ruimtebesparende handling van bewerkte en onbewerkte parts:

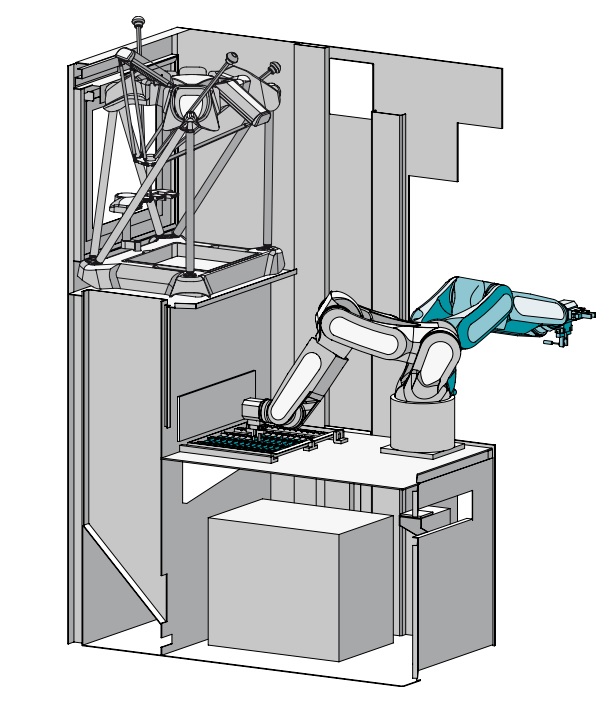

-   Ruimtebesparende verticale opslag van max 14 pallets (inclusief)
-   Palletafmetingen 400x300 mm met een minimale hoogte van 25,4 mm
-   Pallets met onbewerkte parts worden van boven geladen en de pallets met bewerkte parts worden van de onderzijde uitgenomen door de robot zonder onderbreking van het proces
-   Eenvoudige macro programmering
-   Geen aparte installatie en IBS noodzakelijk
-   6-assige 6 kg robot inclusief dubbele grijper met geïntegreerde grijper controle voor handling van parts

Wat kan er nog meer?

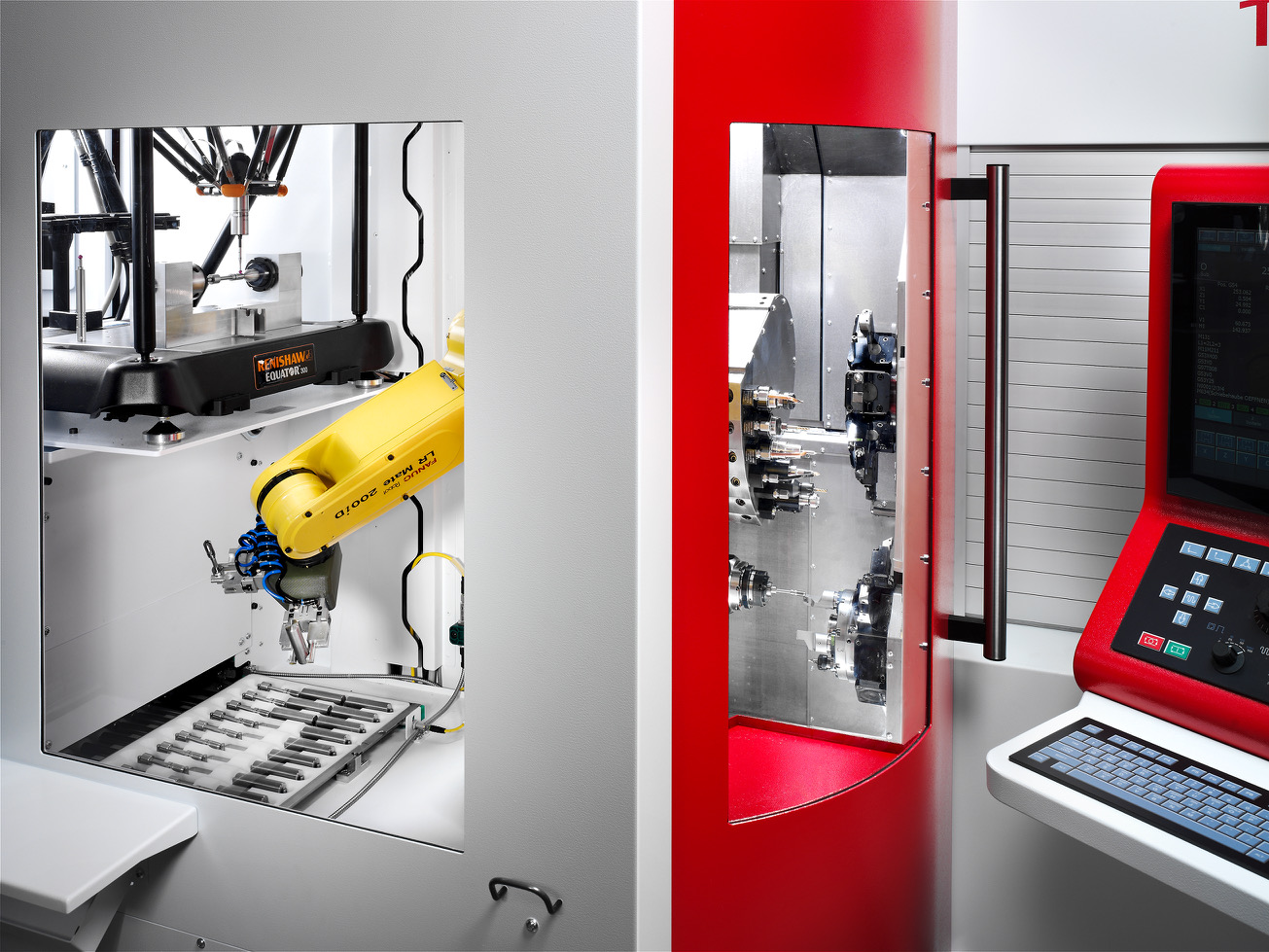

De ruimte boven de verticale palletopslag kan eenvoudig worden benut om andere processen uit te laten voeren zoals: reinigen, meten en/of ontbramen etc. De integratie van een volledig geautomatiseerde 3D meting is al standaard voorzien. Grote voordelen daarvan zijn:
-   Closed-Loop proces controle
-   SPC en NOK parts output is voorzien
