MAKINO 5-assig verticaal
Vijfassig verspanen met verticale stijfheid
Makino staat wereldwijd bekend om bewerkingscentra die nauwkeurigheid combineren met snelheid. De verticale 5-assige machines zijn daar een goed voorbeeld van. Ze bewerken complexe, driedimensionale werkstukken in één opspanning en leveren een oppervlak dat vaak geen nabewerking meer nodig heeft. Dat bespaart u omspannen, handwerk en doorlooptijd.
Het programma valt uiteen in twee families. De D-serie is gebouwd voor matrijzenbouw, medische techniek en precisiewerk waarbij vloeiende overgangen en oppervlaktekwaliteit voorop staan. De DA-serie combineert de stijfheid van een verticale machine met de productiviteit en betrouwbaarheid van een horizontaal bewerkingscentrum, en is ontworpen voor seriematige productie van complexe delen.
Alle machines draaien op de Makino Professional-besturing met Super Geometric Intelligence (SGI), software die speciaal is ontwikkeld voor snel en nauwkeurig 3D-contourfrezen met grote hoeveelheden kleine NC-blokken.

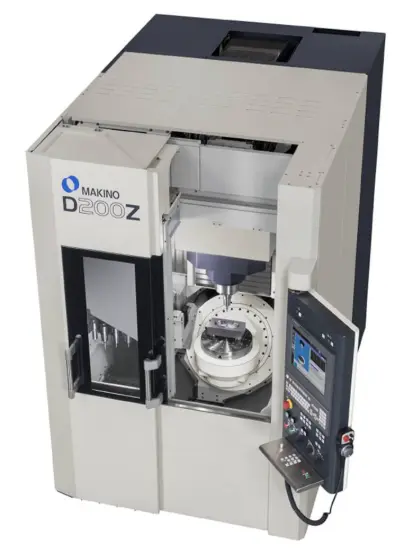

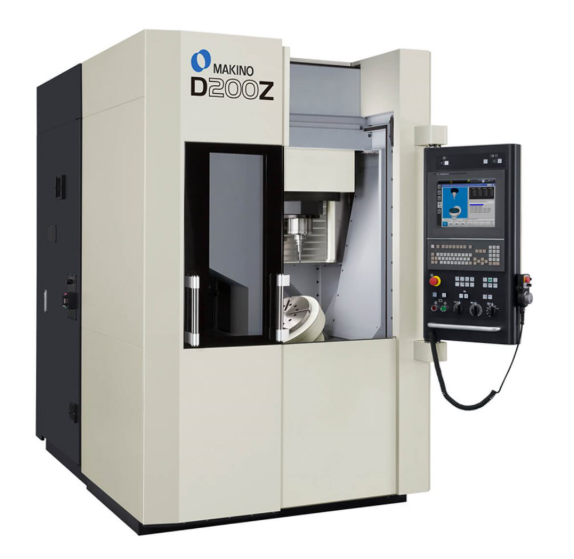

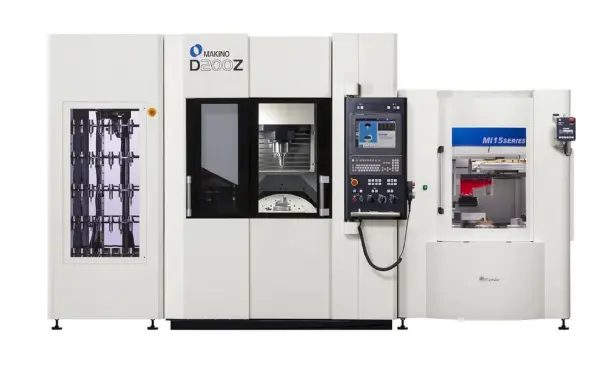

MAKINO D200Z
- Compact en extreem snel voor kleine matrijs- en medische delen
- Minimaal handwerk door vloeiende overgangen
- 30.000 rpm max. toerental
- Werkstuk tot Ø 300 x 210 mm
- Werkstukgewicht tot 75 kg
- B-as 0 tot +180°, C-as 360°, beide direct drive
- Professional-besturing met SGI.5

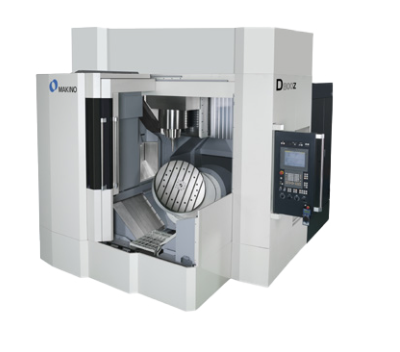

MAKINO D800Z
- Voor grote matrijzen en luchtvaartdelen
- Keuze uit 40- of 50-conus spindel
- 40-conus: 14.000 rpm, optioneel 20.000 rpm HSK-A63
- 50-conus: 12.000 rpm, optioneel 18.000 rpm HSK-A100
- 40 of 48 gereedschapsplaatsen
- 36.000 mm/min aanzet
- Tool Center Point (TCP) besturing en SGI.5

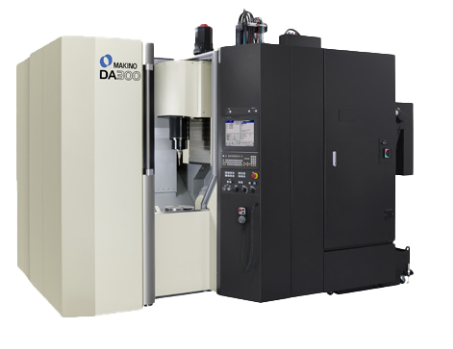

MAKINO DA300
- Vijfassige productiviteit op een kleine vloeroppervlakte
- Vision Broken Tool Sensor buiten de werkruimte
- X 450 / Y 620 / Z 500 mm
- 20.000 rpm HSK-A63 spindel, 22 kW
- A-as +30 tot -120°, C-as 360°, direct drive
- 60 m/min ijlgang
- 60 gereedschapsplaatsen
- Voorbereid voor palletsystemen

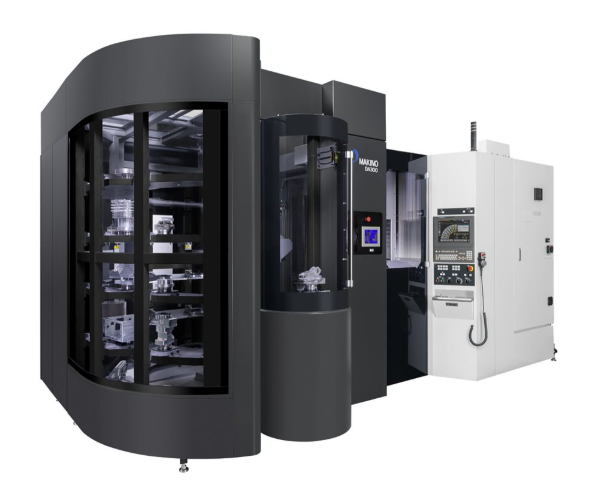

MAKINO DA300 Automation Package

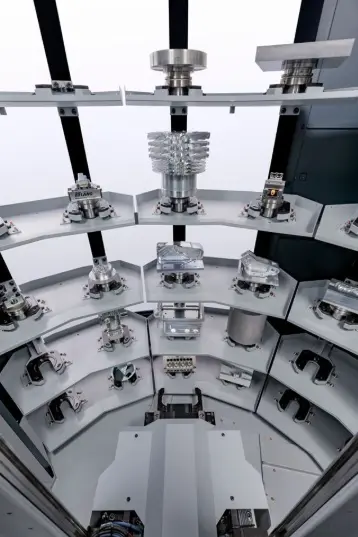

- Geïntegreerd pallet- en gereedschapsmagazijn
- Onbemand doorwerken zonder aparte celbesturing
- 40 palletposities
- 118 gereedschapsplaatsen
- Werkstuk tot Ø 360 x 300 mm
- Werkstukgewicht tot 60 kg
- Polygoon-conus palletinterface
- Machine en palletsysteem vanuit één Professional-besturing

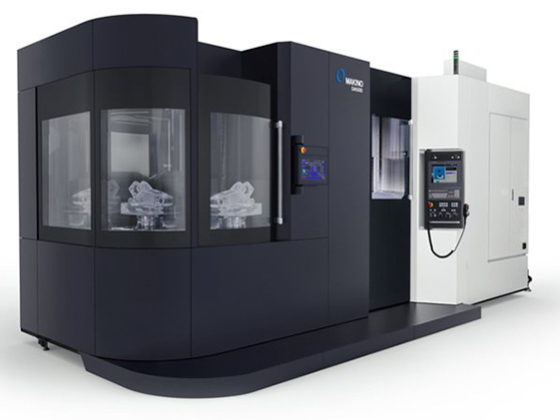

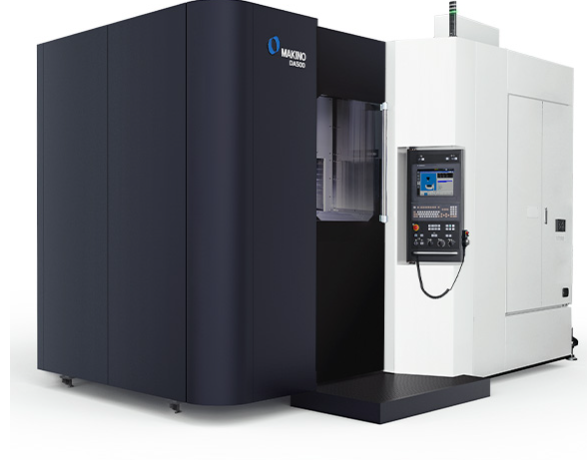

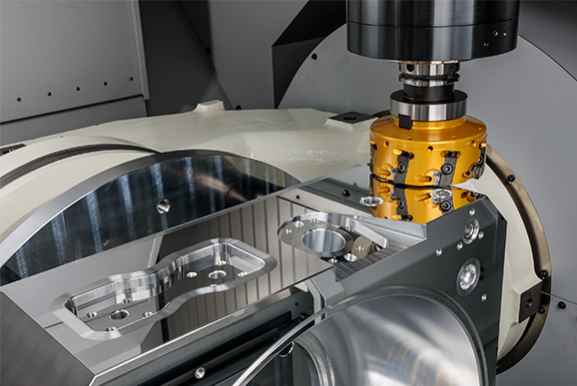

MAKINO DA500
- Frezen en draaien in één opspanning
- Geschikt voor roestvast staal en nikkellegeringen
- 20.000 rpm HSK-A63 spindel, optioneel 14.000 rpm
- Werkstuk tot Ø 800 x 420 mm
- Pallet 400 x 400 mm of Ø 500 mm
- Optioneel C-as draaien tot 800 rpm
- 60 gereedschapsplaatsen
- Palletmagazijn achteraf in te bouwen
