WEILER 4-Banenbed
Lange werkstukken draaien in één opspanning
Assen, cilinders en boorstangen van vele meters lang vragen om een draaibank die stabiel blijft over de volle lengte. De WEILER V90 en V110 zijn speciaal voor dit werk ontwikkeld. Ze danken hun naam aan het bed met vier geleidingsbanen: de slede, de losse kop en de brillen lopen elk over hun eigen baan. Daardoor kan de slede voorbij een vaste bril en de losse kop rijden, zodat u lange, slanke werkstukken tot 8 ton bewerkt zonder om te spannen.
Beide modellen zijn cyclusgestuurd. U werkt met de vertrouwde WEILER-besturing die in vele duizenden machines haar waarde heeft bewezen. Eenvoudige delen maakt u zoals op een conventionele draaibank maar efficiënter, complexe delen zo eenvoudig als op een conventionele machine maar sneller. Voor enkelstuks, kleine series en reparatiewerk is dat precies de balans die u zoekt.
U vindt de V-serie bij producenten van scheepsschroefassen, boorstangen voor de olie- en gaswinning, hydraulische cilinders voor de energiesector en grote componenten voor machine- en installatiebouw.

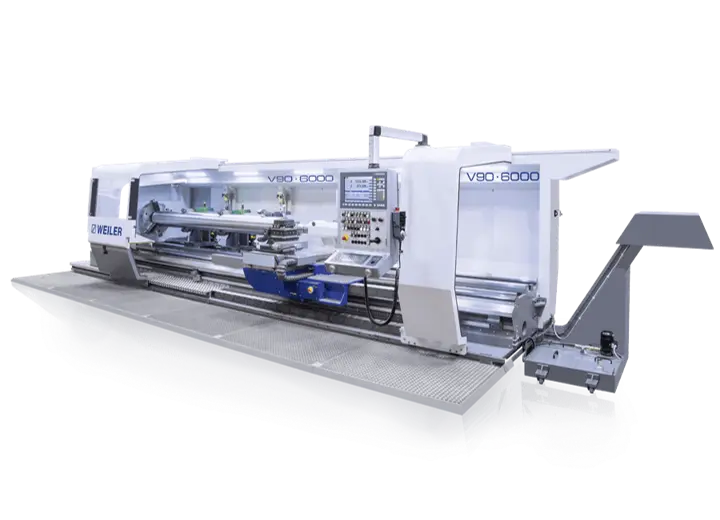

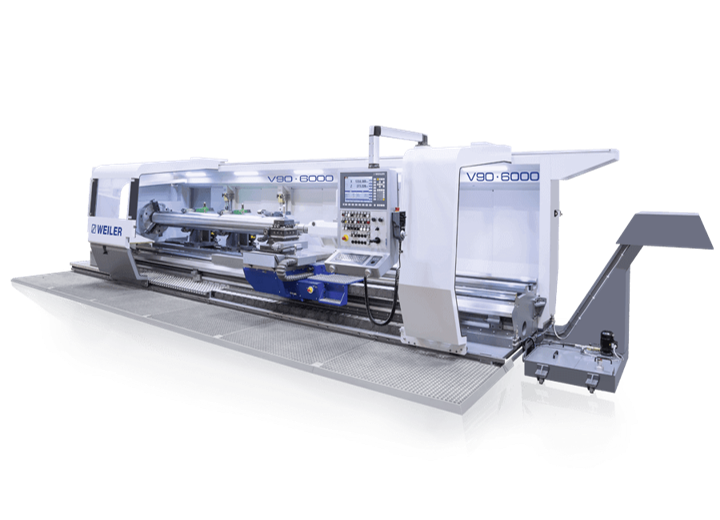

WEILER V90
- 480 mm centerhoogte
- 940 mm rondloop boven het bed
- 590 mm rondloop boven de slede
- 3.000 - 12.000 mm tussen de centers
- 45/37 kW vermogen
- 1 - 900 rpm toerentalbereik
WEILER V110
- 590 mm centerhoogte
- 1.160 mm rondloop boven het bed
- 810 mm rondloop boven de slede
- 3.000 - 12.000 mm tussen de centers
- 45/37 kW vermogen
- 1 - 900 rpm toerentalbereik
Uit te breiden tot complete bewerking
Het zware bed van grijs gietijzer, de rolgeleidingen voor bed- en planslede en de geharde, geslepen stalen banen voor losse kop en brillen zorgen voor nauwkeurigheid die jaren meegaat. Tot 6.000 mm tussen de centers gebeurt de langsaandrijving met een precisiekogelomloopspil, bij grotere lengtes met een voorgespannen tandheugel en direct meetsysteem.

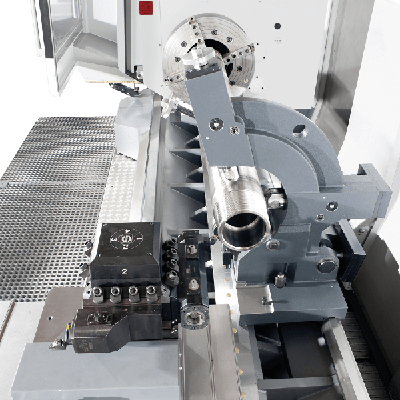

Met extra C- en Y-assen, aangedreven gereedschappen en boor-, frees-, zaag- en slijpunits maakt u van de V90 of V110 een machine voor complete bewerking. Overrijdbare brillen zijn leverbaar van handbediend tot hydraulisch zelfcentrerend. De besturing draait op een helder 15 inch scherm, met een gereedschapsgeheugen voor 200 gereedschappen, DXF-import en netwerkaansluiting.
