Nieuws

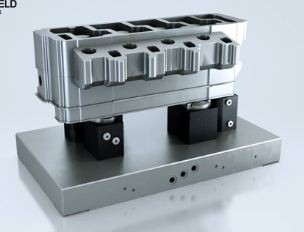

ROEMHELD Centreer-spanelementen Plaatsbesparende inbouw in opspan mallen door compacte afmetingen.Optimaal geschikt voor 5 zijden bewerkingen door een hoge centreer-span repeteernauwkeurigheid. Door de grote spanbeweging en wisselbare bekken is een werkstuk-spanbereik mogelijk van 16 mm tot 108 mm. Geïntegreerde pneumatische schoonblaas inrichting voor betrouwbare en veilige procesvoortgang. De centreer-spanelementen functioneren in stationaire opspanmallen om werkstukken te centreren, positioneren en spannen.Werkstukken die gegoten of bewerkte boringen hebben, of uitsparingen hebben, kunnen met deze centreer-spanners vrij opgenomen worden en voor de bewerking gecentreerd of gepositioneerd worden. Door gebruik van 2- en 3 punts elementen kunnen werkstukken exact worden gespannen en blijven in de gewenste positie staan. De spanbekken worden onbewerkt geleverd en kunnen productspecifiek door u worden aangepast. Spankracht: 5kN / 250 bar Slag: 10 mm Span repeteernauwkeurigheid: 0,02 mm (absoluut) Max druk: 250 bar Voordelen: * Optimaal geschikt voor 5-zijden bewerking * Hoge span-repeteernauwkeurigheid * Pneumatische schoonblaas inrichting * Groot spanbereik door aanpassen van standaard bekken * Grote slag van de bekken (2 x 10 mm) * Twee verschillende centreerfuncties: - Rond centreering - Langs centreering * Elementen kunnen direct als werkstuk oplegvlak worden gebruikt (max. werkstukgewicht 100 Kg) Voor meer informatie: tools@laagland.nl

Deze nieuw ontwikkelde centrische klemmen (MC 125 Z kompakt en kompakt 'F') zijn ideaal voor 5-assige- of meervlaks bewerking. De klemmen hebben een korte lengte en zijn leverbaar in 2 hoogten: 100 en 130 mm en 283 mm lang. (Het standaard type is 465 mm lang) De klem is gemakkelijk te bedienen en eenvoudig te reinigen. De opbouw van de klem zorgt er voor dat de producten van alle zijden goed benaderbaar zijn met gebruik van standaard gereedschap. Dit is een kostenbesparing. Samen met de scherpe prijsstelling en de bekende hoge HILMA kwaliteit is een verbetering van uw productiviteit gewaarborgd. Met een uitgebreid assortiment bekken, griplijsten in diverse uitvoeringen of speciale klant-specifieke bekken kan altijd de juiste opspanning worden gerealiseerd. Zowel ruwe delen als delen voor de finish bewerking kunnen zonder veel tijdverlies op de zelfde klem worden opgenomen. COMPACT - goede toegankelijkheid met standaard gereedschappen FLEXIBEL - veel keuze uit diverse spanbekken ZEKERHEID - Robuuste opbouw, stabiel en een lange levensduur LAGE KOSTEN - gebruik van standaard gereedschappen en lage prijs UNIVERSEEL - met boringen voor nippel bevestiging voor nulpunt systeem BEKBREEDTE: 125 mm SPANBEREIK: 15-215 mm (6-203 mm) SLAG: 100 mm HOOGTE: 100 en 130 mm LENGTE: 283 mm SPANKRACHT: 35kN Vraag de informatie aan Kijk online voor meer informatie

In de loop van vele jaren hebben veel gebruikers de grote voordelen ervaren van de Showa Superboren. Met deze boren kunnen op eenvoudige wijze diepe gaten vanaf 50 mm vol in het materiaal geboord worden. Op de moderne CNC machines, waar steeds lichter maar sneller op wordt verspaand, is het boren van grotere gaten relatief duur. Met de Showa boren kan deze bewerking op goedkopere machines zoals conventionele draaibanken en boorkolom machines prima gerealiseerd worden. Door het concept met een voor- en na-snijmes en een centerboor kan met niet al te veel vermogen in een keer het gat geboord worden. Leverbare boren: Het gehele pakket vindt u in onze nieuwe Webshop en kan daar direct besteld worden. Naar de Webshop. Leverbaar in onze Webshop:Bereik 50 - 55 mm Bereik 55 - 65 mm Bereik 65 - 80 mm Bereik 80 - 100 mm Bereik 100 - 120 mm Vanaf 120 mm: T 010-2922233 of mail naar informatie@laaglandl.nl

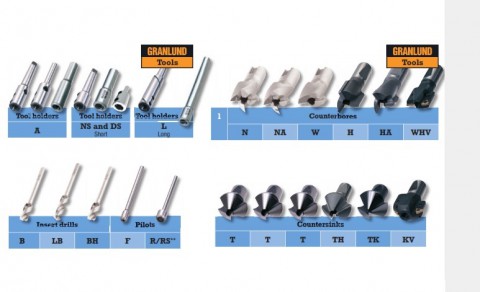

Met het fabricaat Granlund levert Laagland een breed en hoogwaardig assortiment hardmetaal- en HSS gereedschap zoals verzinken, terugverzinken, met en zonder wisselplaten. De modulair opgebouwde gereedschappen bieden verzinkoplossingen voor vele materialen zoals gereedschapstaal, constructiestaal, aluminium, RVS en Hardox. Met 1300 componenten zoals de houders, snijders, geleide boren en pilots kunnen honderdduizenden varianties samengebouwd worden. Bestel uw gereedschap in onze nieuwe Webshop via deze link met speciale aanbiedingen van complete verzinksets. Het modulaire pakket is leverbaar voor potgaten van 5,0 mm tot 85,0 mm Tevens leverbaar: - Losse verzinkers - Terugverzinkers (handmatig, automatisch en CNC) - Boren voor het boren in Hardox

Een ruimtebesparende oplossing om werkstukken hydraulisch te spannen. De boring-spanners zijn in te zetten bij producten waarbij in het aanlegvlak gladde boringen zijn in diameters van 7,8 tot 17,7 mm. De benodigde spankracht wordt in de boringen van het product bereikt door de speciale profilering van de geharde spanbus. Het profiel zet zich vast in de boringswand. Geharde materialen kunnen hiermee niet gespannen worden. Het werkstuk wordt direct op de boring-spanner geplaatst waardoor bij het spannen nauwelijks vervorming plaatsvindt. Omdat er maar via 1 vlak gespannen wordt, zijn alle andere zijden vrij en kan het product 5-zijdig bewerkt worden. De bewerkingskrachten zijn uiteraard beperkt, vooral de zijdelingse krachten.De boring-spanner kan geen zijdelingse krachten opnemen. Dit is op te vangen door het gebruik van aanslagen, positionering elementen en steuning elementen. Voordelen: - Axiaal spannen in eenvoudige boringen maakt 5-zijdig bewerken mogelijk en een optimale werkstuk toegankelijkheid - Werkstuk wordt na de bekrachtiging mechanisch vastgehouden. Hiermee wordt de machine veiligheid groter. - Pneumatische oplegcontrole bij inzet van automatiseringstoepassingen Animatie:

Binnen zowel de hydrauliekindustrie als in de medische wereld is de kennis nog zeer beperkt over ongevallen met vloeistoffen die onder druk staan en hoe te handelen in een dergelijk situatie. Om veilig werken met hydrauliek te kunnen borgen, is het rode boekje ‘Medisch spoedgeval, Hydraulisch hoge druk injectieletsel; De feiten.’ ontwikkeld. Dit zakboekje is een praktische en waardevolle tool voor iedereen die met of rond hydraulische systemen werkt. Bij een injectie kan er een kritieke situatie ontstaan waarbij snel handelen essentieel is om blijvend letsel zoveel mogelijk te kunnen voorkomen. Het boekje beschrijft de juiste methoden voor de eerste spoedbehandeling op de werkvloer en geeft richtlijnen voor artsen. De noodzaak aan gedegen kennis en informatievoorziening is hoog om veilig werken met hydrauliek te kunnen borgen. Het zakboekje ondersteunt de informatie waarop de training ‘Veilig werken met Hydrauliek-slangen en componenten’ gebaseerd is. U krijgt inzicht in de risico’s die schuilen op de werkvloer binnen uw organisatie en wordt uitgelegd hoe omgegaan moet worden met een eventuele verwonding. Bestel het rode boekje via deze link.

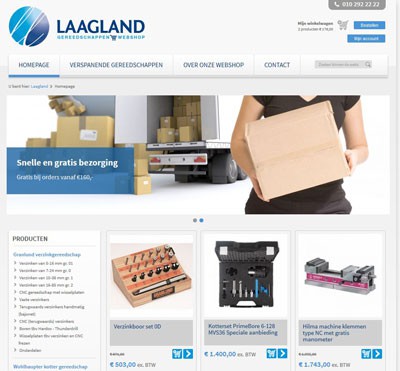

NIEUW: Laagland lanceert een WEBSHOP! Vanaf 5 december 2014 kunt u gebruik maken van onze nieuwe webshop. U kunt nu voordeliger online artikelen bestellen van de volgende fabricaten: - Granlund verzinkgereedschappen - Hilma machineklemmen - Showa Superboren - Lokoma werkbanken en gereedschapkasten U kunt op een eenvoudige manier uw artikelen zoeken, selecteren en in uw winkelwagentje plaatsen. Als vaste klant kunt u een account aanmaken en bestellen. Dit kan ook zonder account, betalen gaat dan via iDeal. Probeer het uit en kijk op onze nieuwe WEBSHOP: www.metaalbewerkingsgereedschap.nl

Bezoek onze stand op Precisiebeurs 2014 in Veldoven Op 12 en 13 november 2014 vindt de 14e editie van de succesvolle Precisiebeurs plaats. Dit evenement is gratis toegankelijk en wordt gehouden in het NH Conference Centre Koningshof, Veldhoven. De Precisiebeurs is uitgegroeid tot hét trefpunt voor precisietechnologie en heeft inmiddels (inter)nationale reputatie opgebouwd. Kortom het is een beurs van en voor de gehele keten. Bedrijven en kennisinstellingen die op een of andere wijze zijn gespecialiseerd in precisietechnologie mogen op deze beurs niet ontbreken. Waar vindt u ons? Ook wij zijn met een stand aanwezig op Precisiebeurs Veldhoven waar wij u graag ontvangen! U kunt ons vinden op stand 265. Live demo's op Zoller voorinstelapparaten en van de Tool Management Solutions (TMS).

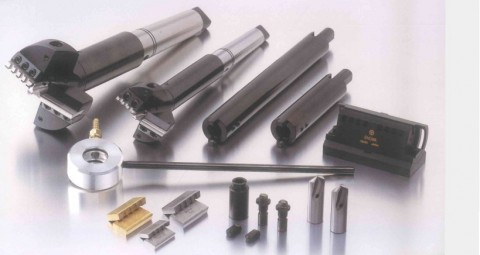

Wohlhaupter heeft op de AMB in Stuttgart een nieuwe kotterkop gepresenteerd. Een rendabele uitbreiding op het Wohlhaupter kotterprogramma. Meer dan 30 jaar ervaring is samengebracht in dit nieuwe verbeterde gereedschap. Een ideale starter-kit, ook voor nieuwe gebruikers, welke in prijs, prestatie en kwaliteit niets te wensen overlaat. Overtuig u zelf en probeer het uit! - Kotterbereik 6 - 128 mm - Instelnauwkeurigheid op diameter over nonius: 0,002 mm - 4,5 mm radiale slede verstelling - Vast gedefinieerde snijpositie - Binnenkoeling bij alle toebehoren - Inzetbaar tot 12.000 min-1 - Klemhouders axiaal verstelbaar - Standaard klemhouders van de 'oude' 236019 kotterkop passen op deze nieuwe kop Set bestaat uit: 1 x kotterkop nr. 450001 1 x klemhouder 6-10 mm nr. 450026 1 x klemhouder 10-16 mm nr. 450027 1 x klemhouder 16-24 mm nr. 450028 1 x Verlenging vertand 24-65 mm nr. 450021 1 x klemhouder 24-30 mm nr. 450022 1 x klemhouder 40-65 mm nr. 450023 1 x plaathouder vertand 65-128 mm nr. 450024 1 x koelmiddel propje nr. 450125 3 x bedieningssleutel 3 x snijplaat v 210 WHT12 3 x snijplaat v 101 WHT99 1 x opbergkoffer

Montage hulpen op niveau - Modulog van Roemheld Het modulaire systeem 'Modulog' omvat een compleet programma componenten voor het samenstellen van montage-werkplekken. Bij het samenbouwen van producten is het vaak lastig om een goede werkhouding te hebben. Vaak moet gebukt, gedraaid en gereikt worden om er goed bij te kunnen. Door het plaatsen van het product op een pallet op een in hoogte verstelbare montage zuil kan de positie van het product op de juiste hoogte worden gebracht. Ook kan het product worden gedraaid of gekanteld. Zo verloopt het monteren prettiger en gezonder voor de werknemer en bovendien wordt de job sneller uitgevoerd. Componenten: Hefzuilen (Hydraulisch/Mechanisch of elektrisch) Draaimodulen (Mechanisch of elektrisch) Kiepmodulen (Mechanisch of elektrisch) Vloerconsoles Verrijdbare consoles Snel producten spannen Bij samenbouwen en aanpassen van complete producten moet de opspantijd zo veel mogelijk gereduceerd worden. Dit kan door handige opspan-methoden. Op de hefzuilen kunnen montageplaten geplaatst worden waarop de te monteren producten snel gespannen kunnen worden. Er zijn 3 systemen: Mechanische spansystemen met: - Handbediende spanelementen - Handbediende zwenkspanners - Ondersteunings elementen Hydraulische spansystemen met: - Hydraulische spanelementen (tot 2,5 kN) - Vaste aanslagen Nieuw: Snelwissel-montageplaten: - Spanplaat (modulog) met Stark EasyClick systeem - Handmatig vastklikken - Met luchtdruk lossen - Hiermee kunnen voor-gemonteerde producten snel op de montage-unit geplaatst worden. Hefzuilen Bij de hefzuilen bestaat de keuze uit hydraulisch handbediende of elektromechanische uitvoeringen. Het draaggewicht is van 100 tot 600 kg en de hoogteverplaatsingen van 200 - 1000 mm. Indien gewenst zijn de electrisch bediende hefzuilen leverbaar met drie hoogte-geheugenfuncties. Draaimodulen zijn verkrijgbaar in de uitvoeringen horizontaal, verticaal, handbediend of met indexering, met voetpedaal of elektrisch bediend. Kiepmodulen kunnen met handmatig of elektrisch bediend worden. Met deze componenten kunnen complete werkplekken worden samengesteld, zoals in hoogte verstelbare werktafels of montage plekken, bijvoorbeeld voor het assembleren van delen van motoren. In de praktijk zijn op basis van het Modulog-programma met name in Duitsland al vele montage-oplossingen ontworpen, voor zowel zeer eenvoudige assemblagewerkzaamheden als voor zeer complexe werkzaamheden.

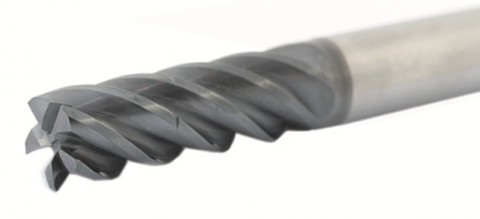

Trochoidaal frezen verkort de bewerkingstijd tot 65% Bij trochoidaal frezen wordt het freesgereedschap in hoog dynamisch in een lus vormige baan gestuurd. De maximale ingrijphoek wordt afhankelijk van het materiaal gedefinieerd. Daardoor is de ingrjip-tijd van de frees zeer kort en vermindert de thermische belasting. Kleine snedebreedtes en daardoor kleine verspaningskrachten laten hoge axiale snedediepten toe, zodat er een hoog verspanigsvolume bereikt kan worden. Bij deze freestechniek wordt tijdens de los vorm de voeding gemoduleerd, zodat de gemiddelde spaandikte constant is. Dit resulteert in een gelijkmatig belasting aan de snijkant. De vele voordelen zijn lagere gereedschap kosten, kortere bewerkingstijden en minder belasting op de machinecomponenten. Met name in de luchtvaartindustrie zijn dit belangrijke innovatie thema’s. Een actueel voorbeeld uit de praktijk laat het succes zien, met gebruik van een hardmetaal frees Mapal OptiMill®, bij het voorbewerken van onderdelen in de luchtvaartindustrie. Voorbewerken van verdeler huis uit edelstaal met kleine snedediepte en lange bewerkingstijd Een verdeler huis uit edelstaal 15-5 PH werd in een langdurig bewerkingsproces bewerkt. De oorspronkelijk ingezette freesbody 63 mm met wisselplaten had 120 minuten nodig om de voorbewerking met 2 mm snedediepte tot stand te brengen. De snijsnelheid was 237 m/min, het toerental 1.200 min-1. Het ruwproduct had na deze voorbewerking nog niet de contouren van het eindproduct. De nabewerking nam nog eens 4 uur in beslag. Met de techniek van Trochoidaal frezen benader je het uiteindelijke product contour en dit geeft tijdwinst, ook in de nabewerking. In het door Mapal geoptimaliseerde bewerkingsproces wordt de voorbewerking via Trochoidaal frezen gerealiseerd met een aangepaste 5-snijder Mapal OptiMill® frees. Snijsnelheid 186 m/min en een toerental van 3.700 min-1. Het maximaal gefreesde materiaal was 26 mm en het tijdspaanvolume 49 cm³/min. Zo kon het deel in slechts 41 minuten worden voorbewerkt. Tevens was het eindcontour al bijna bereikt en moest voor de nabewerking nog maar 0,5 mm worden gefreesd. De totale bewerkingstijd is aanzienlijk teruggebracht.

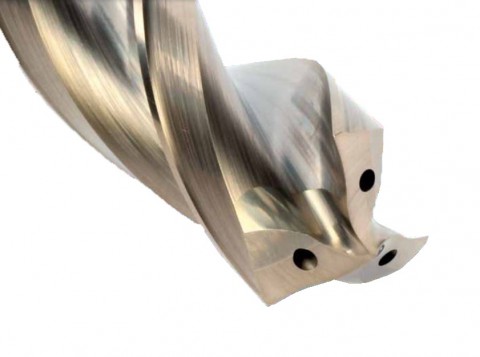

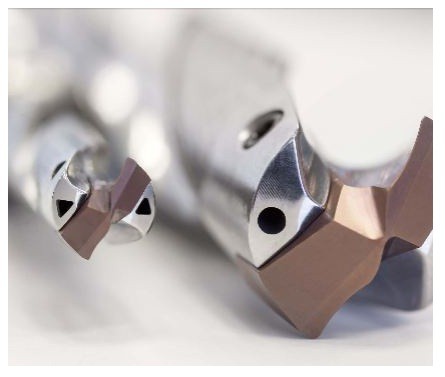

Mapal Tritan Drill (5xD) De TRITAN-Drill van Mapal werkt uitstekend bij moeilijke boorbewerkingen en creëert in vergelijking met conventionele volhardmetaalboren niet alleen een proces zekere bewerking, maar ook aanzienlijk betere prestaties. Door de 3 snijkanten, een agressief gevormde zelf centrerende dwarssnijkant zorgt de TRITAN-Drill bij het eerste materiaalcontact voor de hoogste positie nauwkeurigheid. Door de unieke punt-geometrie en de vorm van de spiralen worden spanen wrijvingsarm gemakkelijk afgevoerd. De innovatief geslepen boorpunt garandeert een lage snij druk en een lage snijtemperatuur, zodat zelfs bij droog boren van aluminium materiaal opbouw nagenoeg compleet vermeden wordt. Vooral in situaties bij het doorkomen of passeren van dwarsboringen blijft de TRITAN-DRILL stabiel en zorgt voor bij het doorkomen van het gat dat er weinig braamvorming optreedt, in tegenstelling tot veel andere boren, waar dit mislukt, die gaan wankelen en veel bramen achter laten. Voordelen van de TRITAN-Drill: • Probleemoplosser bij moeilijke aanboor situaties • Agressieve, zelf centrerende dwarssnede voor positie nauwkeurig boren • Lage snij druk, lage snij temperatuur • Weinig braam vorming bij doorkomen Prestatie voordelen tegenover 2-snijders: In staal en gietijzer: • Glijke snijsnelheid • Tot 100 % meer voeding In RVS: • Gelijke snijsnelheid • Tot 30 % meer voeding Uitvoering: Boordiameters: 5,00 – 20,00 mm Boor tolerantie: IT 9 (haalbaar) Opname: HA (cilindrisch) Coating: MxB Aantal snijkanten: 3 Aantal geleide fasen: 3 Puntgeometrie: Speciaal geslepen boorpunt Punthoek: 140° Spiraalhoek: 30° B e w erkingsvoorbeelden: Motorblok GG26Cr Boordiameter: 12,5 mm Onderbroken snede Minimaal smering Resultaat: standtijd 3 x groter Bewerkingstijd: met 20% verminderd Remcilinder AlSi7: Bij de bewerking van een remcilinder uit AlSi7 waren er problemen met de spaanafvoer. Lage voedingen waren nodig. Met de Tritan-Drill werd met een voeding van 2400 mm/min gewerkt en werd een standtijd verbetering van 40% bereikt.
